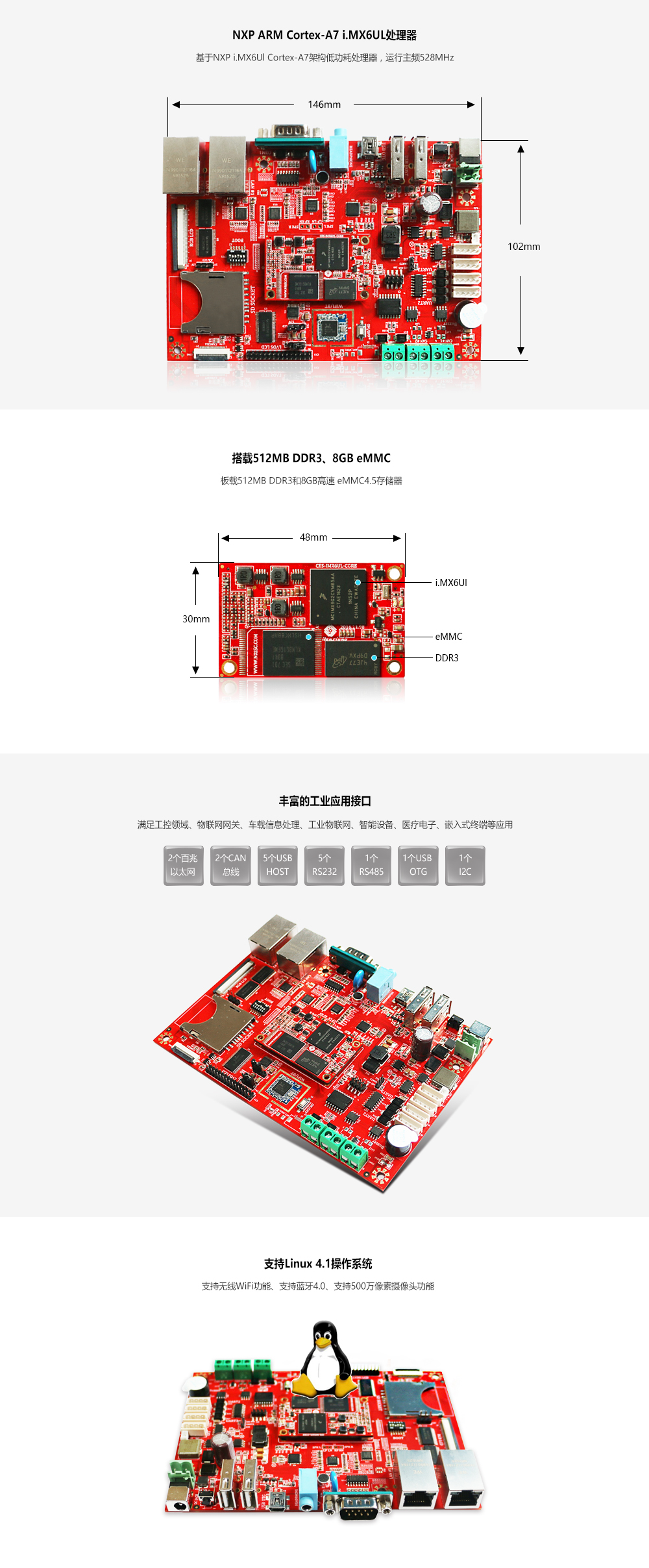

HIB-IMX6UL基于NXP公司ARM Cortex-A7 i.MX6UL的3.5寸ARM工业主板，符合3.5寸工业主板规范，具有低功耗、高性能、工业级、供货周期长的特点, 是一款宽应用领域产品。HIB-IMX6UL是针对原有ARM9、ARM11进行产品升级的最佳平台, 丰富的工业应用接口, LVDS、RGB显示接口，CAN总线，RS485/RS232，2个100M网络端口，可满足工控领域、物联网网关、车载信息处理、工业物联网、智能设备、医疗电子、嵌入式终端等应用。
硬件参数
处理器CPU
采用NXP公司ARM Cortex-A7 i.MX6UL处理器
缓存
32KB I-Cache/32KB D-Cache, 128KB L2-Cache
内存
板载512MB DDR3
FLASH
板载8GB高速eMMC4.5存储器
SD卡槽
板载SD卡槽，最大支持32GB SD卡
I/O接口
5个USB HOST 2.0
1个USB OTG 2.0
5个RS232
1个RS485
2个CAN总线
1个I2C
功能按键
1个复位按键，1个电源开关键
显示接口
1个LVDS接口，带触摸I2C信号口
1个24位RGB接口，带触摸I2C信号口
音频接口
芯片采用WM8960
板载1个麦克风
板载Headphone端口
主板上预留2个喇叭接口
LAN
2个百兆RJ45标准网络端口
WIFI/BT无线模块
板载1个WIFI/BT4.0二合一模块
RTC
1路
工作环境
温度：-20~60°C自然对流，湿度：5%~95%RH@31°C无冷凝
存储环境
温度：-40~85°C，湿度：5%~95%RH@39°C无冷凝
电源
采用标准DC Jack电源接口，单电源12V供电，预留两针电源接口
蜂鸣器
板载1个蜂鸣器
操作系统
Linux 4.1
软件参数
系统内核版本
Linux 4.1.15
系统引导程序
U-boot 2016.03
串口调试工具
Minicom终端
交叉编译工具
arm-linux-gnueabihf(gcc-linaro-5.4.1)
文件系统格式
Ext3
图形用户界面GUI
X-Windows
无线WiFi功能
支持802.11b/g/n无线协议，实现WiFi无线上网功能
蓝牙功能
支持蓝牙4.0
网口模块驱动
10M/100M有线以太网
CAN总线模块
最高1Mbps速度
UART串行通信驱动
支持调试串口和通信串口功能（232、485）
USB HOST主设备驱动
支持USB鼠标、USB键盘、U盘读取功能
LCD显示驱动
支持10.1英寸和3.5英寸液晶显示屏（LVDS、RGB接口）
TOUCH显示驱动
支持触摸驱动
视频播放功能
GStreamer
AUDIO音频驱动
实现录音和播放功能
SD/MMC存储驱动
支持32GB大容量SD卡存储器的读写操作
RTC实钟驱动
支持实时时钟功能
BEEP蜂鸣器驱动
支持蜂鸣器的控制功能
摄像头
500万COMS摄像头（OV5640）
